In industriellen Gassystemen ist eine effiziente Wärmeübertragung entscheidend für die Aufrechterhaltung der Betriebseffizienz, der Sicherheit und die Reduzierung des Energieverbrauchs. Ob zum Kühlen, Heizen oder zur Wärmerückgewinnung, die Rolle von Platten-Lamellen-Wärmeübertragern (PFHEs) ist aufgrund ihres kompakten Designs, ihrer hohen Wärmeübertragungseigenschaften und ihrer Vielseitigkeit immer wichtiger geworden. Diese Wärmetauscher sind speziell darauf ausgelegt, den Wärmeaustausch in industriellen Gassystemen zu optimieren, indem sie die Effizienz auf engstem Raum und unter rauen Betriebsbedingungen maximieren. In diesem Artikel werden wir die Bedeutung von Platten-Lamellen-Wärmeübertragern in industriellen Gassystemen untersuchen und erörtern, wie sie funktionieren, welche Vorteile sie bieten und warum sie zu einer bevorzugten Lösung für eine breite Palette industrieller Anwendungen werden.



Verständnis von Platten-Lamellen-Wärmeübertragern ( PFHEs )

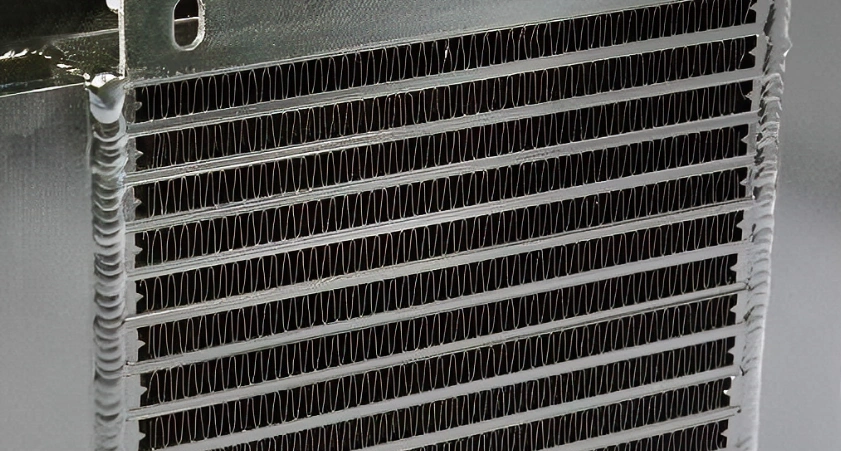

Ein Platten-Lamellen-Wärmeübertrager ist eine Art Wärmetauscher der aus einer Reihe paralleler Platten mit Metalllamellen dazwischen besteht. Die Platten bestehen typischerweise aus Materialien wie Aluminium, Edelstahl oder Kupfer, um Langlebigkeit und effiziente Wärmeleitfähigkeit zu gewährleisten. Die Lamellen vergrößern die Oberfläche für die Wärmeübertragung und verbessern die gesamte Wärmeaustauschrate.

Das kompakte Design von PFHEs macht sie ideal für Anwendungen, bei denen der Platz begrenzt ist, und ihre hohe Wärmeübertragungseffizienz macht sie perfekt für industrielle Gassysteme, in denen der Bedarf an einem effektiven Wärmeaustausch von größter Bedeutung ist. Die Fähigkeit von Platten-Lamellen-Wärmeübertragern, sowohl hohe Temperaturen als auch hohe Drücke zu bewältigen, ist in vielen industriellen Umgebungen entscheidend, wo die Bedingungen extrem sein können.

Der Bedarf an effizienter Wärmeübertragung in industriellen Gassystemen

Industrielle Gassysteme sind für die Verwaltung von Gasen verantwortlich, die in einer Vielzahl von Prozessen verwendet werden, wie z. B. Luftkompression, Kühlung, Stromerzeugung und petrochemische Produktion. Viele dieser Systeme benötigen eine effiziente Kühlung und Heizung und haben es oft mit Gasen bei unterschiedlichen Temperaturen und Drücken zu tun. Die Herausforderung besteht darin, den Wärmeaustauschprozess zu optimieren, um sicherzustellen, dass diese Gase effektiv gehandhabt werden, während gleichzeitig Energieverluste minimiert und die Systemleistung maximiert werden.

Insbesondere stehen industrielle Gassysteme oft vor folgenden Herausforderungen:

• Hohe Wärmelasten Industriegase, insbesondere in Systemen wie Gasturbinen, Kompressoren und Reaktoren, können erhebliche Wärmemengen transportieren.
• Kompakte Platzbeschränkungen Viele industrielle Umgebungen haben nur begrenzten Platz für Wärmetauscher. Dies gilt insbesondere für Offshore-Anlagen, Kraftwerke oder chemische Produktionsanlagen, wo der verfügbare Platz wertvoll und kostspielig ist.
• Anforderungen an die Energieeffizienz Da die Industrie auf Nachhaltigkeit und reduzierten Energieverbrauch drängt, ist die Optimierung der Wärmeübertragung und die Minimierung von Energieverlusten entscheidend.

In solchen Umgebungen bieten Platten-Lamellen-Wärmeübertrager eine ideale Lösung zur Optimierung der Wärmeübertragung in Gassystemen und helfen der Industrie, diese Herausforderungen effektiv zu bewältigen.



Wie Platten-Lamellen-Wärmeübertrager die Wärmeübertragung in industriellen Gassystemen optimieren

PFHEs sind so konzipiert, dass sie durch verschiedene Schlüsselmechanismen, die für industrielle Gassysteme entscheidend sind, einen überlegenen Wärmeaustausch bieten. Im Folgenden sind die Hauptmerkmale aufgeführt, die sie besonders effektiv bei der Optimierung der Wärmeübertragung machen:

1. Vergrößerte Oberfläche

Einer der Hauptgründe für die überlegene Wärmeübertragungsleistung von Platten-Lamellen-Wärmeübertragern ist ihre große Oberfläche. Die Lamellen, die zwischen die Platten eingesetzt werden, vergrößern die für den Wärmeaustausch verfügbare Oberfläche erheblich. Dadurch kann mehr Wärme zwischen den heißen und kalten Fluiden übertragen werden, wodurch der Prozess effizienter wird.

In industriellen Gassystemen, in denen Gase typischerweise eine geringe Wärmeleitfähigkeit aufweisen, trägt diese vergrößerte Oberfläche dazu bei, den Wärmeaustauschprozess zu beschleunigen. Je größer die Oberfläche, desto mehr Wärme kann übertragen werden, was die gesamte Wärmeleistung des Systems verbessert.

2. Verbesserte Wärmeübertragungseffizienz

In industriellen Gassystemen müssen Wärmetauscher unter schwierigen Bedingungen arbeiten, wie z. B. hoher Druck, extreme Temperaturen und korrosive Umgebungen. Platten-Lamellen-Wärmeübertrager zeichnen sich in diesen Umgebungen durch die effiziente Turbulenz aus, die sie innerhalb des Gasstroms erzeugen.

Das Design der Lamellen trägt dazu bei, Turbulenzen im Flüssigkeitsstrom zu erzeugen, was den Wärmeübertragungskoeffizienten erhöht, indem eine bessere Mischung und schnellere Wärmeableitung gefördert werden. Diese Turbulenz hilft, den natürlichen Widerstand gegen die Wärmeübertragung in Gasen zu überwinden und stellt sicher, dass das Gas in kürzerer Zeit effektiv gekühlt oder erhitzt wird.

3. Flexibilität für Hochdruck- und Hochtemperaturanwendungen

Industrielle Gassysteme arbeiten oft bei hohen Drücken und Temperaturen, insbesondere bei Anwendungen wie Gaskompression, Gasturbinen und Stromerzeugung. Platten-Lamellen-Wärmeübertrager sind sehr vielseitig und können für extreme Bedingungen ausgelegt werden, wodurch sie für diese Anwendungen geeignet sind.

Durch die Auswahl von Materialien wie Edelstahl oder Titan können PFHEs so konstruiert werden, dass sie hohen Drücken und Temperaturen standhalten und gleichzeitig einen hohen Wirkungsgrad beibehalten. Dies macht sie ideal für die hohen Anforderungen industrieller Gassysteme, bei denen Zuverlässigkeit entscheidend ist.

4. Anpassung an spezifische Bedürfnisse

Ein weiterer wichtiger Vorteil von Platten-Lamellen-Wärmeübertragern ist ihre Anpassungsfähigkeit. Je nach Bedarf des industriellen Gassystems können PFHEs mit spezifischen Materialien, Plattenkonfigurationen, Lamellendesigns und Strömungsanordnungen entworfen werden, um die Wärmeübertragungseffizienz zu optimieren.

Beispielsweise können in Gas-Flüssig-Wärmetauschern, bei denen das Gas durch eine Flüssigkeit gekühlt werden muss, Platten-Lamellen-Wärmetauscher so angepasst werden, dass der effektivste Wärmeaustausch gewährleistet ist. In Anwendungen, bei denen korrosive Gase beteiligt sind, können ebenfalls korrosionsbeständige Legierungen verwendet werden, um die Haltbarkeit und Langlebigkeit des Wärmetauschers zu verbessern.



Anwendungen von Platten-Lamellen-Wärmeübertragern in industriellen Gassystemen

Die Vielseitigkeit von Platten-Lamellen-Wärmeübertragern macht sie für eine breite Palette von Anwendungen in industriellen Gassystemen geeignet. Im Folgenden sind einige wichtige Beispiele dafür aufgeführt, wie PFHEs in verschiedenen Branchen eingesetzt werden:

1. Gaskompressionssysteme

Gaskompressoren werden in Branchen wie Öl und Gas, Petrochemie und Erdgasverarbeitung eingesetzt, um den Druck von Gasen für den Transport oder die Weiterverarbeitung zu erhöhen. Der Kompressionsprozess erzeugt erhebliche Wärme, die abgeführt werden muss, um Schäden am Kompressor zu vermeiden und den Wirkungsgrad zu verbessern. Platten-Lamellen-Wärmeübertrager sind ideal zum Kühlen von komprimierten Gasen in diesen Systemen aufgrund ihres kompakten Designs und ihrer hohen Wärmeleistung.

2. Gasturbinen

Gasturbinen werden häufig in der Stromerzeugung eingesetzt, insbesondere in Kraftwerken mit kombiniertem Zyklus, wo sie Strom erzeugen, indem sie die Energie in heißen Gasen in mechanische Arbeit umwandeln. Diese Turbinen arbeiten bei hohen Temperaturen, und eine effektive Kühlung ist erforderlich, um eine optimale Leistung und Effizienz zu gewährleisten. PFHEs helfen, überschüssige Wärme aus den Abgasen abzuführen, so dass die Turbine bei einer konstanten Temperatur arbeitet und die Wärmerückgewinnung maximiert wird.

3. Kältetechnik und Kryotechnik

In Kälte- und Kryotechniksystemen, bei denen extrem niedrige Temperaturen beteiligt sind, werden Platten-Lamellen-Wärmeübertrager häufig verwendet, um Wärme effizient zwischen dem Kältemittel und der Umgebung zu übertragen. Dies ist besonders nützlich in Branchen wie der Flüssigerdgas-(LNG)-Produktion, Luftzerlegungsanlagen und Kryolagersystemen. Ihre Fähigkeit, extreme Temperaturunterschiede zu bewältigen, macht sie ideal für Anwendungen, die sehr niedrige Temperaturen erfordern.

4. Luftzerlegungsanlagen

Luftzerlegungsanlagen, die verwendet werden, um atmosphärische Luft in ihre Komponenten (wie Stickstoff, Sauerstoff und Argon) zu trennen, benötigen eine effiziente Kühlung der Prozessgase. Platten-Lamellen-Wärmeübertrager werden häufig in diesen Anwendungen eingesetzt, um sicherzustellen, dass der Kühlprozess effizient ist, den Energieverbrauch minimiert und die Leistung optimiert.



Fazit

In industriellen Gassystemen ist die Effizienz der Wärmeübertragung entscheidend für die Maximierung der Leistung, die Reduzierung des Energieverbrauchs und die Gewährleistung der Sicherheit. Platten-Lamellen-Wärmeübertrager sind ein unschätzbares Werkzeug zur Optimierung der Wärmeübertragung in diesen Systemen. Ihr kompaktes Design, die hohe Wärmeübertragungseffizienz, die Fähigkeit, extreme Temperaturen und Drücke zu bewältigen, und die Anpassbarkeit machen sie ideal für eine breite Palette von Anwendungen, von Gaskompression und Gasturbinen bis hin zu Kryotechnik und Luftzerlegung.

Durch die Bereitstellung eines überlegenen Wärmeaustauschs in einer platzsparenden Form tragen Platten-Lamellen-Wärmeübertrager dazu bei, dass Industrien die Betriebseffizienz verbessern, die Umweltbelastung reduzieren und ihre Energieziele erreichen. Mit ihrer zunehmenden Verbreitung in industriellen Gassystemen bleiben PFHEs eine wesentliche Technologie zur Verbesserung des Wärmemanagements und zur Optimierung der Gesamtsystemleistung.
